OMB/OLB, OLK/OLG
Speziell für Maschinen- und Apparatebau

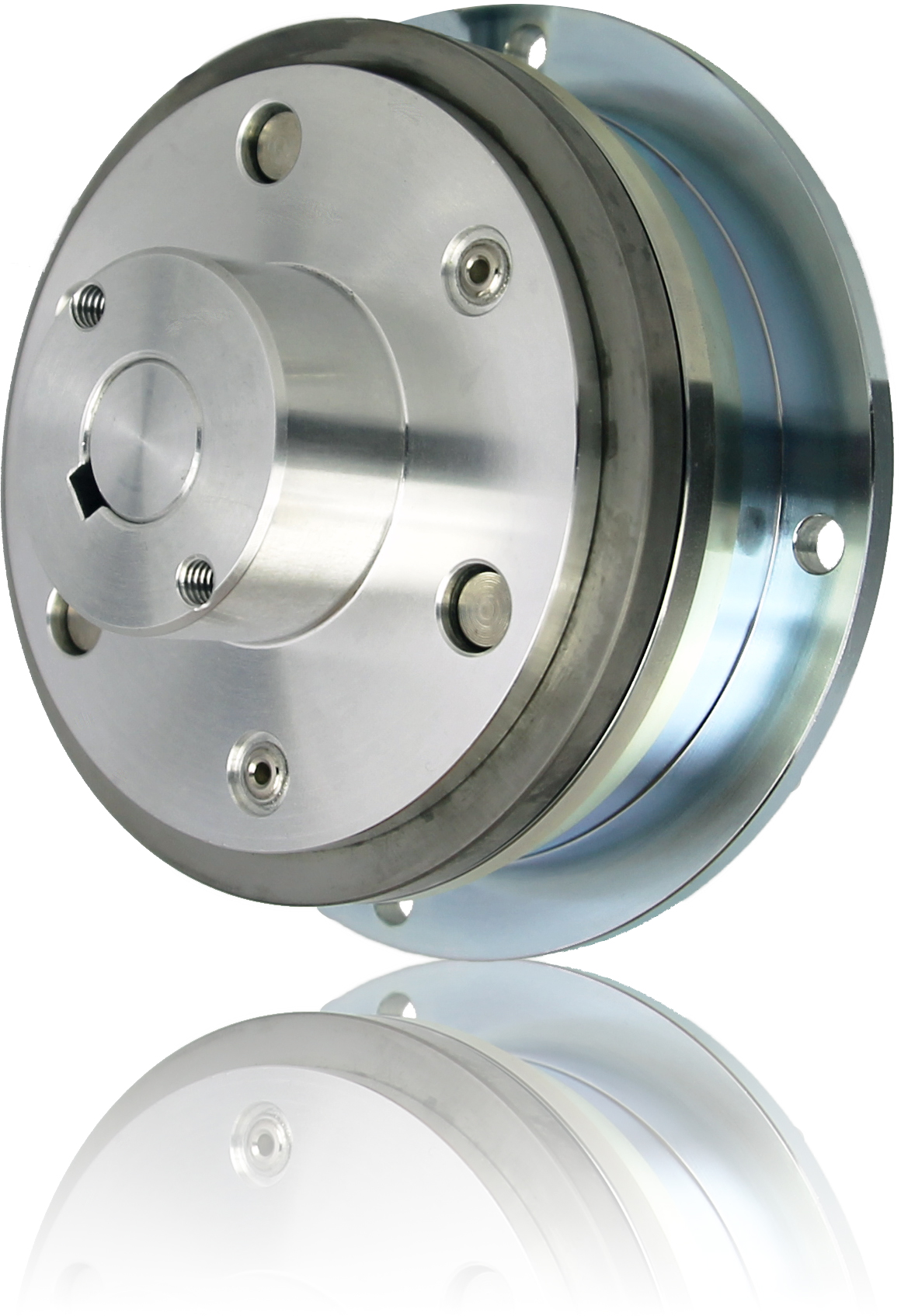

Die PRECIMA-Elektromagnetkupplungen und arbeitsstrombetätigten Bremsen sind speziell für die Erfordernisse des modernen Maschinen- und Apparatebaus entwickelt worden.
Arbeitsstrombetätigte Kupplungen und Bremsen sind durch ihr interessantes Preis-/Leistungsverhältnis, die optimale Lösung zum Starten, Abbremsen, Positionieren und sicheren Halten von Massen für den wellen- und flanschmontierten Einbau im Anlagen- und Maschinenbau.
Diese Kupplungen und Bremsen nutzen den auf Polflächen konzentrierten Kraftfluss eines Elektromagneten für ein kraftschlüssiges Verbinden von Wellen und Naben im Drehmomentbereich von 7,5 bis 120 Nm. Besonders in extremen Applikationen mit kurzen Schaltzyklen bei maximalen Sicherheitsstandards, zeichnet sich diese Produktreife aus.
Durch die hohen Qualitätsmaßstäbe in der Entwicklung, Werkstoffauswahl und der Fertigung, werden sie allen Ansprüchen der heutigen Antriebstechnik gerecht.
| Größe | Bremsmoment [NM] | Außendurchmesser [mm] | Bauhöhe /Anker F2 [mm] | Bauhöhe /Anker F1 [mm] | Bauhöhe /Anker 0 [mm] |
|---|---|---|---|---|---|
| 65 | 7,5 | 80 | 31,7 | 43 | 28 |
| 80 | 15 | 100 | 35 | 51 | 31 |
| 100 | 30 | 125 | 40,7 | 61 | 36 |
| 125 | 60 | 150 | 46,3 | 70,5 | 40,5 |
| 160 | 120 | 190 | 54 | 85 | 47 |
Maße in der Tabelle [mm]
* Toleranzen der Bremsmomente, S. Betriebs- und Montageanleitung
** Passfedernut nach DIN 6885 Bl.1
Haltebremsen = Standardbremsmoment Mb * 1,5
Einbaulage der Nabe nach Betriebs- und Montageanleitung
| Größe | Bremsmoment [NM] | Außendurchmesser [mm] | Bauhöhe /Anker F2 [mm] | Bauhöhe /Anker F1 [mm] | Bauhöhe /Anker 0 [mm] |
|---|---|---|---|---|---|
| 65 | 7,5 | 68 | 67,7 | 59 | 44 |
| 80 | 15 | 78 | 73,7 | 68,5 | 48,5 |
| 100 | 30 | 108 | 84,7 | 80 | 55 |
| 125 | 60 | 135 | 96,8 | 92 | 62 |
| 160 | 120 | 170 | - | 111 | 73 |
Maße in der Tabelle [mm]
* Toleranzen der Bremsmomente, S. Betriebs- und Montageanleitung
** Passfedernut nach DIN 6885 Bl.1
Haltebremsen = Standardbremsmoment Mb * 1,5
Einbaulage der Nabe nach Betriebs- und Montageanleitung
| Größe | Bremsmoment [NM] | Außendurchmesser [mm] | Bauhöhe /Anker F2 [mm] | Bauhöhe /Anker F1 [mm] | Bauhöhe /Anker 0 [mm] |
|---|---|---|---|---|---|
| 65 | 7,5 | 80 | 51,7 | 43 | 28 |
| 80 | 15 | 100 | 56,2 | 51 | 31 |
| 100 | 30 | 125 | 65,7 | 61 | 36 |
| 125 | 60 | 150 | 75,3 | 70,5 | 40,5 |
| 160 | 120 | 190 | - | 85 | 47 |
Maße in der Tabelle [mm]
* Toleranzen der Bremsmomente, S. Betriebs- und Montageanleitung
** Passfedernut nach DIN 6885 Bl.1
Haltebremsen = Standardbremsmoment Mb * 1,5
Einbaulage der Nabe nach Betriebs- und Montageanleitung
| Größe | Bremsmoment [NM] | Außendurchmesser [mm] | Bauhöhe /Anker F2 [mm] | Bauhöhe /Anker F1 [mm] | Bauhöhe /Anker 0 [mm] |
|---|---|---|---|---|---|
| 65 | 7,5 | 80 | 26,2 | 37,5 | 22,5 |
| 80 | 15 | 100 | 28,7 | 44,7 | 24,7 |
| 100 | 30 | 125 | 33,2 | 53,5 | 28,5 |
| 125 | 60 | 150 | 38 | 62,2 | 32,2 |
Maße in der Tabelle [mm]
* Toleranzen der Bremsmomente, S. Betriebs- und Montageanleitung
** Passfedernut nach DIN 6885 Bl.1
Haltebremsen = Standardbremsmoment Mb * 1,5
Einbaulage der Nabe nach Betriebs- und Montageanleitung
