FDD

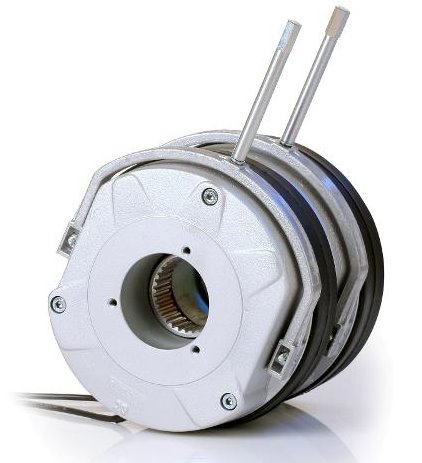

Geräuschoptimierte Doppelbremse
Bremsmoment
Schutzklasse
Doppelbremsen kommen in Anwendungen zum Einsatz, die hohe Sicherheitsstandards erfordern. Diese zwei unabhängig voneinander wirkenden Federkraftbremsen zeichnen sich zudem durch eine speziell entwickelte Geräuschdämpfung aus und sind daher ideal für den Einsatz im Theaterbau geeignet. Das redundante System ist insbesondere für den Halteeinsatz konzipiert und weist zusätzlich eine Baumusterprüfung gemäß EN 81 und BVG C1 für Aufzugsbremsen vor.
Sollten unsere Standardausführungen nicht Ihren Bedürfnissen und Anforderungen entsprechen, arbeiten wir gerne an einer individuellen Lösung mit Ihnen.
Spezifikation
| Größe | Bremsmoment [Nm] | Außendurchmesser [mm] | Bauhöhe [mm] |
|---|---|---|---|
08 | 2x6 | 89 | 82,6 |
10 | 2x12,5 | 109 | 102,4 |
13 | 2x25 | 135 | 115,2 |
15 | 2x50 | 155 | 129,6 |
17 | 2x75 | 175 | 150,6 |
20 | 2x125 | 201 | 171,8 |
23 | 2x187 | 231 | 190,6 |
26 | 2x300 | 264 | 208,8 |
30 | 2x500 | 312 | 220 |
40 | 2x1200 | 408 | 259,2 |
Maße in der Tabelle [mm]
* Toleranzen der Bremsmomente, S. Betriebs- und Montageanleitung
** Passfedernut nach DIN 6885 Bl.1
Haltebremsen = Standardbremsmoment Mb * 1,5
Einbaulage der Nabe nach Betriebs- und Montageanleitung
Optionen
- Mikroschalter zur Funktionsüberwachung
- Sensor zur Funktionsüberwachung
- Reibblech oder Anbauflansch
