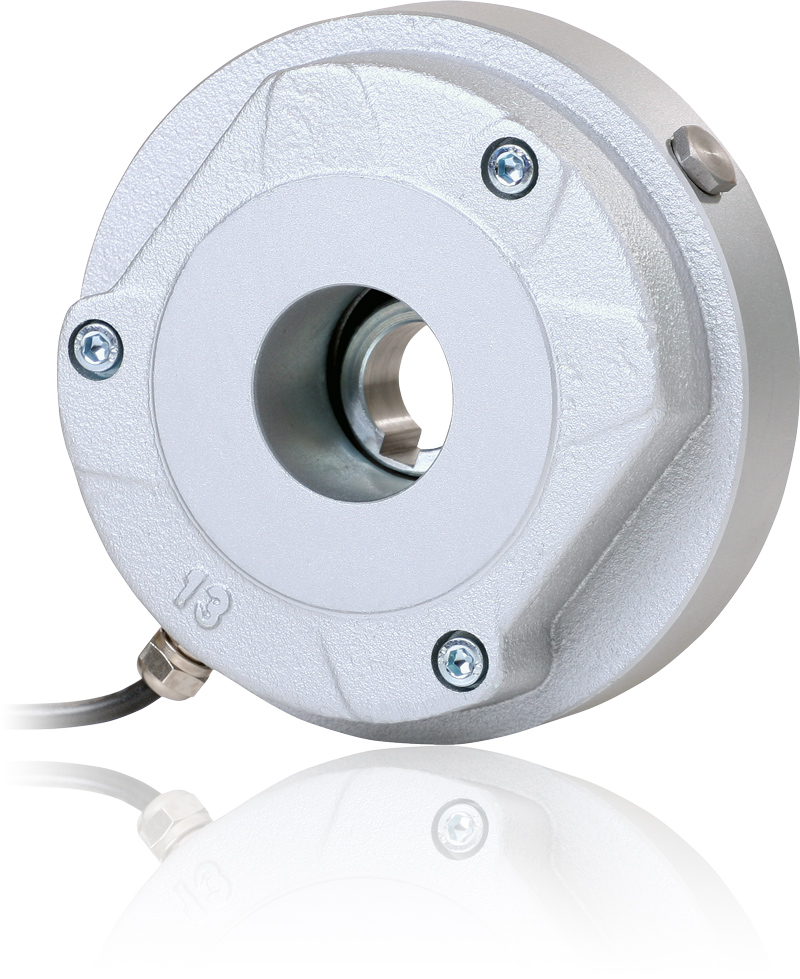

FDW
Staub- und wasserdicht
Bremsmoment
Schutzklasse
Dank ihrer speziellen Gehäuseform ist die FDW-Baureihe vollständig gegen äußere Einflüsse abgedichtet. Mit 10 verschiedenen Baugrößen ist diese elektromagnetische Federkraftbremse optimal für Anwendungen im Außenbereich oder in aggressiven Umgebungen geeignet. Die FDW-Bremsen entsprechen dank ihres geschlossenen Gehäuses sowie der staub- und wasserdichten Kabelverschraubung der Schutzart IP 66. Zudem zeichnet sich diese Baureihe durch ihr besonders einfaches Montagekonzept aus.
Sollten unsere Standardausführungen nicht Ihren Bedürfnissen und Anforderungen entsprechen, arbeiten wir gerne an einer individuellen Lösung mit Ihnen.
Spezifikation
| Größe | Bremsmoment [Nm] | Außendurchmesser [mm] | Bauhöhe [mm] |
|---|---|---|---|
08 | 5 | 98 | 40 |
10 | 10 | 120 | 48 |
13 | 20 | 145 | 53,5 |
15 | 40 | 168 | 60 |
17 | 60 | 188 | 70 |
20 | 100 | 213 | 80 |
23 | 150 | 245 | 90 |
26 | 250 | 276 | 99 |
30 | 400 | 324 | 105 |
Maße in der Tabelle [mm]
* Toleranzen der Bremsmomente, S. Betriebs- und Montageanleitung
** Passfedernut nach DIN 6885 Bl.1
Haltebremsen = Standardbremsmoment Mb * 1,5
Einbaulage der Nabe nach Betriebs- und Montageanleitung
Optionen
- Abgedichtete, manuelle Handlüftung, wahlweise arretierbar
- Gewindebohrungen für Tacho- oder Geberanbau
- Temperaturfühler
- Stillstandheizung
- Mikroschalter zur Funktions- oder Verschleißüberwachung
- Sensor zur Funktionsüberwachung
- Anbauflansch
- ATEX Zone 22
